Dans une installation électrique, trois conducteurs reviennent souvent : la phase, le neutre et la terre. Les confondre peut provoquer une panne, faire déclencher une protection ou, plus grave, exposer une personne à un risque d’électrocution. Comprendre leur rôle aide à lire une prise, à interpréter une mesure au multimètre et à savoir quand arrêter les essais pour appeler un électricien.
Le rôle de chaque fil dans le circuit électrique
La phase : le conducteur actif
La phase est le fil qui apporte la tension électrique à l’appareil. On parle de conducteur actif, car c’est lui qui alimente le circuit lorsque l’interrupteur est fermé ou lorsqu’un appareil est branché. Dans une installation domestique, c’est généralement entre la phase et le neutre que l’on mesure la tension d’alimentation d’une prise.
Mini-quiz : Phase, Neutre et Terre
En pratique, il faut considérer la phase comme potentiellement dangereuse dès que le circuit est sous tension. Même si une lampe est éteinte ou qu’un appareil ne fonctionne pas, une phase mal coupée peut rester présente dans une boîte, un interrupteur ou une prise.
Le neutre : le retour du courant
Le neutre sert à fermer le circuit. Il permet au courant de revenir vers le réseau après avoir traversé l’appareil. Il est souvent présenté comme le fil “moins dangereux”, mais cette formule est trompeuse : un neutre peut devenir dangereux en cas de défaut, de coupure, d’inversion ou de mauvais raccordement.
Le neutre est relié à la terre en amont du réseau, notamment au niveau du transformateur de quartier selon le régime de distribution. Cette liaison explique pourquoi on attend normalement une tension très faible entre neutre et terre dans une installation saine.
La terre : la protection des personnes
La terre ne sert pas à faire fonctionner un appareil au quotidien. Elle sert à évacuer un courant de défaut vers le sol si une partie métallique se retrouve accidentellement sous tension. C’est un conducteur de sécurité, indispensable sur les équipements avec carcasse métallique, les circuits de prises et les pièces à risques.
Associée à un dispositif différentiel 30 mA, elle contribue à couper rapidement l’alimentation lorsqu’une fuite de courant apparaît. Sans terre efficace, un défaut peut rester invisible jusqu’au moment où une personne touche l’appareil concerné.
Couleurs, prise murale et repères fiables
Les couleurs normalisées à connaître
Les couleurs donnent un premier repère, surtout dans une installation récente ou correctement rénovée. Le neutre est généralement bleu. La terre est vert et jaune, avec ses stries caractéristiques. La phase peut être marron, rouge ou noire, selon les habitudes de câblage et l’âge de l’installation.
Ce code couleur est utile, mais il ne remplace jamais une vérification. Dans une installation ancienne, bricolée ou modifiée plusieurs fois, un fil bleu peut avoir été utilisé à tort comme phase. Avant toute intervention, il faut donc couper le courant au tableau, vérifier l’absence de tension et ne pas se fier uniquement à la couleur visible.
| Conducteur | Couleur habituelle | Fonction principale | Point de vigilance |
|---|---|---|---|
| Phase | Marron, rouge ou noir | Apporte la tension | Dangereuse sous tension |
| Neutre | Bleu | Assure le retour du courant | Peut devenir dangereux en cas de défaut |
| Terre | Vert/jaune | Protège les personnes | Doit être réellement raccordée et efficace |
La position dans une prise : utile, mais pas absolue
Sur une prise de courant, la terre est facile à repérer lorsqu’elle est présente, avec une broche apparente ou des contacts latéraux selon le type de prise. La phase et le neutre occupent les deux alvéoles. Certains repères pratiques évoquent la phase à droite ou à gauche, mais cette position n’est pas une garantie universelle.
Pour un appareil simple, l’inversion phase-neutre n’empêche pas toujours son fonctionnement. En revanche, elle peut poser problème pour certains équipements, interrupteurs, chaudières, luminaires ou dispositifs électroniques sensibles. Elle peut aussi modifier la manière dont un appareil reste exposé à un champ électrique lorsqu’il est éteint.
Mesurer les tensions sans interpréter au hasard
Le bon réglage du multimètre

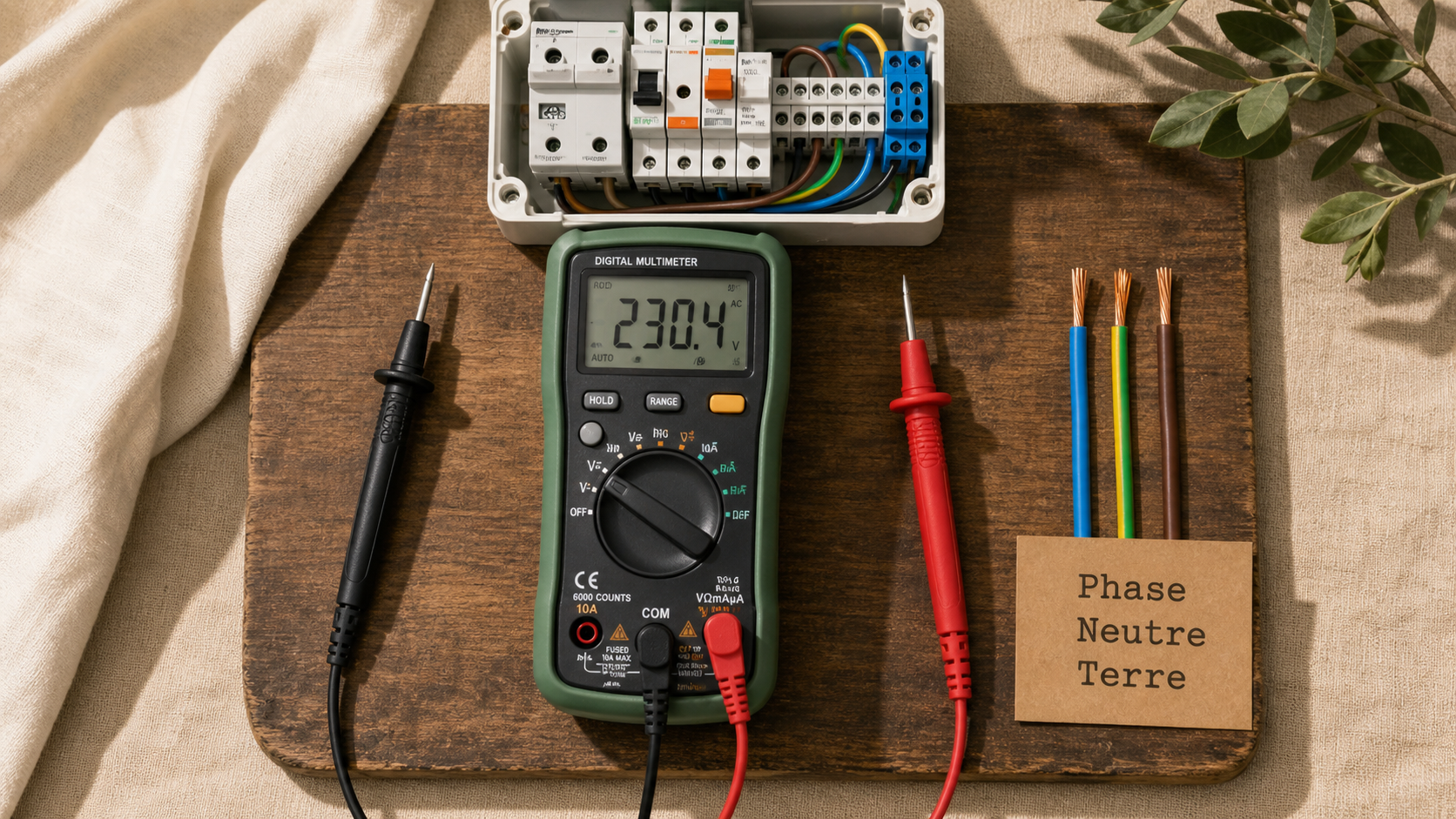

Pour contrôler une prise, on utilise un multimètre réglé en tension alternative, avec un calibre supérieur à 240 V. Les pointes de touche doivent être en bon état, les doigts placés derrière les protections isolantes, et la mesure doit se faire sans démonter inutilement la prise si l’on n’est pas compétent.
Guide officiel de prévention des risques électriques, Découvrez les règles essentielles et les mesures de sécurité pour prévenir efficacement les accidents d’origine électrique sur vos installations.
Une mesure classique consiste à tester successivement phase-neutre, phase-terre, puis neutre-terre. Entre phase et neutre, on doit retrouver la tension d’alimentation attendue. Entre phase et terre, on obtient généralement une valeur proche. Entre neutre et terre, la valeur attendue est beaucoup plus basse.
0 V, 2 V, 35 V ou 100 V : que comprendre ?
La tension normale entre neutre et terre est souvent proche de 0 V. Une petite tension peut apparaître selon la longueur des câbles, les charges branchées ou l’état du réseau. À partir de 2 V, une vérification est recommandée, surtout si la valeur est stable, répétée sur plusieurs prises ou associée à des déclenchements.
Une tension de 35 à 37 V, comme dans un cas évoqué sur Reddit, ne doit pas être écartée trop vite. Elle peut indiquer un défaut de raccordement, un neutre perturbé, une terre absente ou une mesure influencée par des tensions induites. En revanche, une valeur de 100 V entre neutre et terre est un signal beaucoup plus inquiétant : elle peut révéler une terre défectueuse ou une anomalie sérieuse nécessitant l’intervention d’un professionnel.
| Mesure neutre-terre | Interprétation probable | Action conseillée |
|---|---|---|
| 0 V | Situation généralement normale | Surveiller si aucun symptôme |
| Environ 2 V | Écart à vérifier | Contrôler sur plusieurs prises |
| 35 à 37 V | Anomalie possible ou tension induite | Éviter les conclusions rapides, faire diagnostiquer |
| 100 V | Défaut potentiellement dangereux | Couper si nécessaire et appeler un électricien |
Ce que provoque un mauvais raccordement
Les pannes visibles et les défauts plus discrets
Un mauvais raccordement phase, neutre et terre peut provoquer des symptômes très différents : appareil qui ne s’allume pas, disjoncteur qui saute, différentiel 30 mA qui déclenche, picotements sur une carcasse métallique, ampoules qui grillent trop souvent ou mesures incohérentes d’une prise à l’autre.
Le danger vient aussi des défauts silencieux. Une terre non raccordée peut ne rien changer au fonctionnement apparent d’un ordinateur, d’un four ou d’un lave-linge. L’appareil marche, mais la protection n’est pas assurée en cas de défaut d’isolement. C’est précisément ce type de situation qui donne une fausse impression de sécurité.
Penser l’installation comme un filet de protection
Une installation électrique ne se résume pas à trois fils isolés dans une gaine. Elle fonctionne comme un filet dont chaque maille doit tenir. La phase transporte l’énergie, le neutre ferme le trajet, la terre capte l’accident, le différentiel surveille la fuite, le disjoncteur limite la surintensité. Si une seule maille est coupée, l’ensemble peut encore sembler en place, mais il ne retient plus correctement le risque. C’est une manière simple de comprendre pourquoi une prise qui fonctionne n’est pas forcément une prise sûre.
Quand vérifier soi-même et quand faire intervenir un professionnel
Les vérifications raisonnables pour un particulier
Un particulier équipé peut effectuer des contrôles simples : identifier les couleurs visibles hors tension, tester une prise avec un multimètre adapté, comparer plusieurs prises d’un même logement ou repérer si un défaut apparaît uniquement quand un appareil précis est branché. Ces observations sont utiles pour expliquer clairement la situation à un électricien.
En revanche, il ne faut pas improviser un raccordement, déplacer une phase, ponter une terre ou modifier un tableau électrique sans compétence. Avant toute ouverture d’appareillage, la coupure au disjoncteur général et la vérification d’absence de tension restent indispensables.
Les signaux qui imposent d’arrêter les essais
Il faut contacter un professionnel si vous mesurez une tension élevée entre neutre et terre, si le différentiel 30 mA déclenche régulièrement, si vous ressentez des picotements sur un appareil, si une prise chauffe ou si les couleurs des fils ne correspondent pas à leur fonction supposée. Ces signes peuvent révéler un défaut d’isolement, une terre absente, un neutre mal raccordé ou une installation ancienne non conforme.
Un électricien peut tester la continuité de terre, contrôler le tableau, vérifier les serrages, mesurer les tensions sous charge et confirmer la conformité des protections. C’est souvent la solution la plus sûre lorsqu’une mesure paraît anormale ou que plusieurs symptômes se cumulent.
Retenir la différence entre phase, neutre et terre aide à mieux comprendre son installation, mais la sécurité prime toujours sur le diagnostic maison. Une mesure cohérente rassure ; une valeur inhabituelle doit déclencher une vérification sérieuse, surtout lorsqu’elle touche au conducteur de protection.
